| 650-CPSM11WL Pin Assignment Table |
|

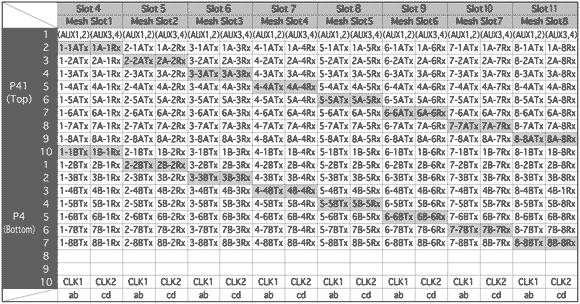

2CH(A,B)×8×8 mesh bus-Pin assigned
| Mesh bus is connected as specified below : 1-2ATx（mesh slot1）⇔1A-2Rx（mesh slot2） 1-3ATx（mesh slot1）⇔1A-3Rx（mesh slot3） 2-4BTx（mesh slot2）⇔2B-4Rx（mesh slot4） |
GN1033-IF(Rev1.0) |
 |
|
|
|
|
|
 |
 |
|
 |
|
|
